Reparație mecatronică ZF 5HP
ZF 5HP (5HP19 / 5HP24, inclusiv 5HP19FL/FLA și 5HP24A) – ZF 5HP – automată cu 5 trepte, predecesoarea 6HP. Cutie cu convertizor hidraulic (5HP19: set Ravigneaux; 5HP24: set Simpson), 5 trepte, cuplu maxim 440 Nm, tracțiune spate (5HP19, 5HP24) / față (5HP19FL, Audi/VW) / integrală (5HP19FLA, 5HP24A quattro/4motion). MGV Gearbox face diagnoza, repararea și înlocuirea mecatronicii (unitatea de comandă a cutiei), cu verificare pe banc și adaptare cu tester după montaj.
Specificații tehnice
| Cod cutie | ZF 5HP (5HP19 / 5HP24, inclusiv 5HP19FL/FLA și 5HP24A) |
| Coduri OE | 5HP19 5HP19FL 5HP19FLA 5HP19HL 5HP19HLA 5HP24 5HP24A 01V (VAG 5HP19FL/FLA) 01L (VAG 5HP24A) |
| Producător | ZF Friedrichshafen AG |
| Tip | convertizor hidraulic (5HP19: set Ravigneaux; 5HP24: set Simpson) |
| Trepte | 5 |
| Cuplu maxim (Nm) | 440 |
| Tracțiune | spate (5HP19, 5HP24) / față (5HP19FL, Audi/VW) / integrală (5HP19FLA, 5HP24A quattro/4motion) |
| Montare motor | longitudinal |
| Ulei cutie | ZF LifeguardFluid 5 (5HP19, 5HP19FL/FLA, 5HP24, 5HP24A, conform SI ZF 50145) — 9.2 l |

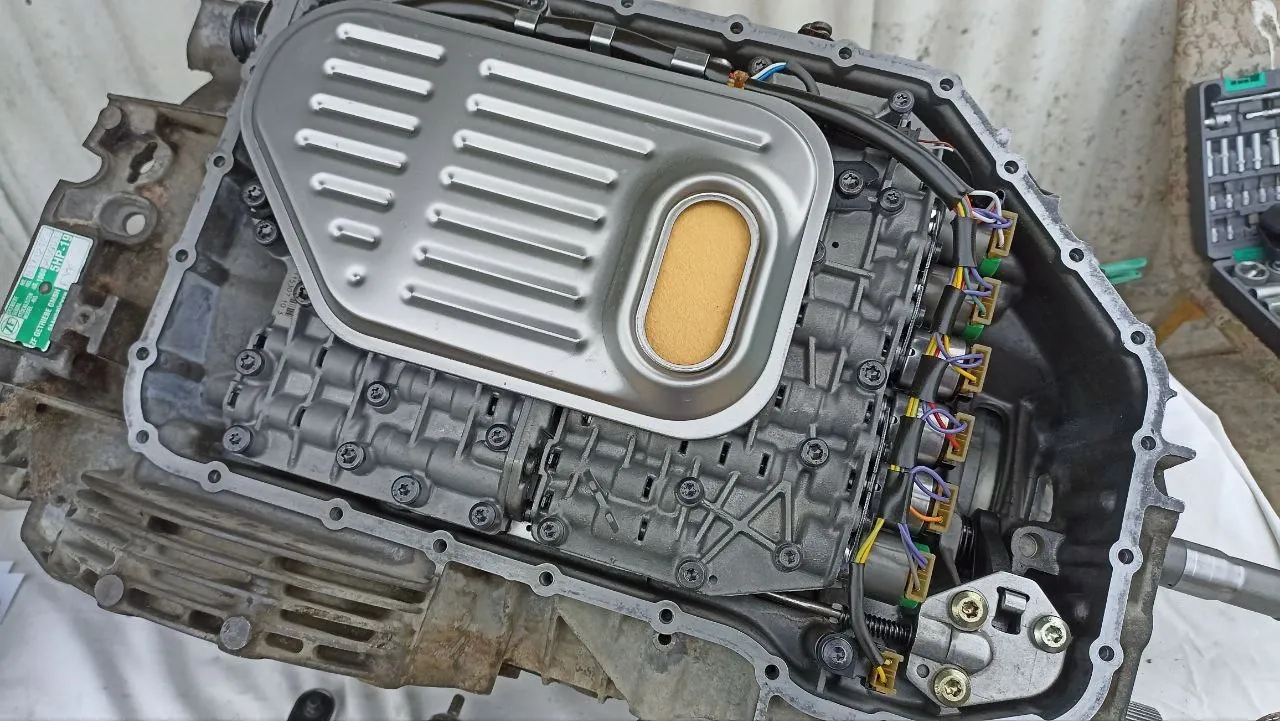

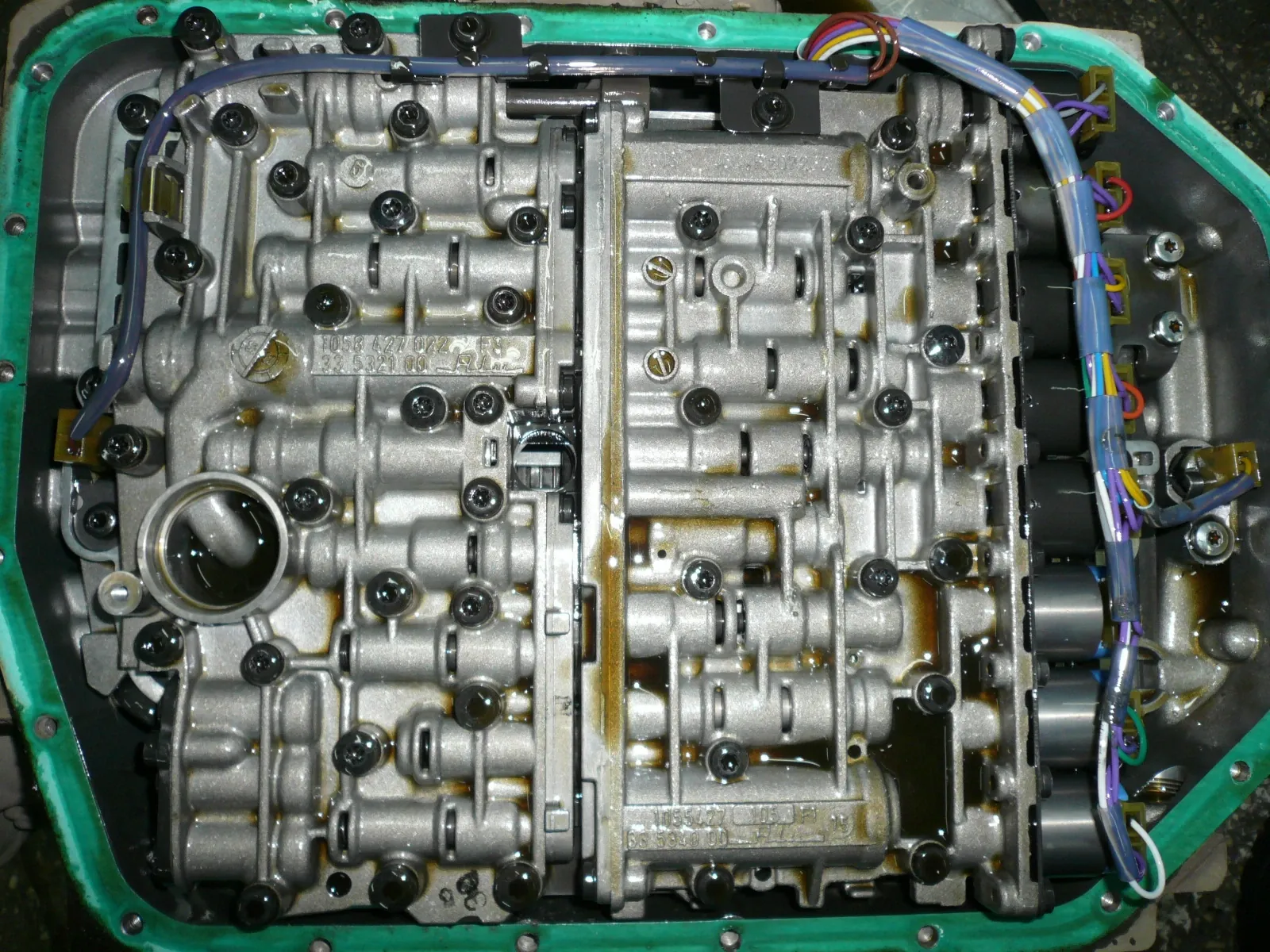

| Unitate de comandă | Bloc de supape hidraulic cu electrovalve (EDS) în baia de ulei și calculator de cutie separat (nu este mecatronică integrată) |
Defecte frecvente
- 5HP19: uzura alezajului supapei regulatorului principal de presiune – presiune de linie neregulată, schimbări slabe, probleme la R și ruperea ambreiajului B
- 5HP24: deteriorarea tamburului ambreiajului A după o creștere bruscă de presiune – ezitare la plecare sau lipsa treptelor de mers înainte (se înlocuiesc tamburul, regulatorul de presiune și blocul de supape inferior)
Simptome pe care le observă șoferul
- Cuplare dură la trecerea în D, uneori și retrogradare bruscă la decelerare
- Mașina ezită sau nu pornește în D
- Probleme la mersul înapoi
Mașini pe care se montează
| Marcă | Model | Generație | Ani | Motorizări |
|---|---|---|---|---|
| BMW | 320i | E46 | 2001-2005 | 2.2 L |
| BMW | 323Ci | E46 | 2000 | 2.5 L |
| BMW | 323i | E46 | 2000 | 2.5 L |
| BMW | 325Ci | E46 | 2001-2006 | 2.5 L |
| BMW | 325i | E46 | 2001-2005 | 2.5 L |
| BMW | 330Ci | E46 | 2001-2003 | 3.0 L |
| BMW | 330i | E46 | 2001-2003 | 3.0 L |
| BMW | 525i | E39 | 2001-2003 | 2.5 L |
| BMW | 530i | E39 | 2001-2003 | 3.0 L |
| BMW | Z4 | E85 | 2003-2005 | 2.5 L, 3.0 L |
| Audi | A4 | 1997-2001 | 2.8 L | |
| Audi | A4 | 2004-2006 | 1.8 L | |
| Audi | A6 | 1998-1999 | 2.8 L | |
| Audi | A6 | 2000-2001 | 2.8 L | |
| Audi | A8 | 1997-1999 | 3.7 L | |
| Porsche | Boxster | 1996-1999 | 2.5 L | |
| Porsche | Boxster | 2000-2004 | 2.7 L | |
| Porsche | Boxster | 2002-2004 | 3.2 L | |
| Volkswagen | Passat | 2000-2005 | 2.8 L | |
| Volkswagen | Passat | 2003-2005 | 1.8 L | |
| Volkswagen | Passat | 2005 | 2.0 L | |
| Audi | A4 Quattro | 1997-2005 | 1.8 L | |
| Audi | A4 Quattro | 1998-2001 | 2.8 L | |
| Audi | A4 Quattro | 2002-2006 | 3.0 L | |
| Audi | A6 Quattro | 2000-2001 | 2.8 L | |
| Audi | A6 Quattro | 2000-2004 | 2.7 L | |
| Audi | A6 Quattro | 2002-2004 | 3.0 L | |
| Audi | Allroad Quattro | 2001-2005 | 2.7 L | |
| Audi | Allroad Quattro | 2003-2005 | 4.2 L | |
| Audi | S4 | 2000-2002 | 2.7 L | |
| Volkswagen | Passat | 2000-2005 | 2.8 L | |
| Volkswagen | Passat | 2001-2002 | 2.8 L | |
| Volkswagen | Passat | 2002-2004 | 4.0 L | |
| Volkswagen | Passat | 2003-2005 | 2.8 L | |
| Volkswagen | Passat | 2005 | 2.8 L | |
| Porsche | 911 | 996 | 1999-2001 | 3.4 L |
| Porsche | 911 | 996 | 1997-2001 | 3.4 L |
| Porsche | 911 | 996 | 2002-2005 | 3.4 L |
| BMW | 540i | E39 | 1997-2003 | 4.4 L |
| BMW | 740i | E38 | 1997-2001 | 4.4 L |
| BMW | 740iL | E38 | 1996-2001 | 4.4 L |
| BMW | X5 | E53 | 2000-2003 | 4.4 L |
| BMW | X5 | E53 | 2002-2003 | 4.6 L |
| BMW | Z8 | E52 | 2003 | 4.8 L |
| Jaguar | XJ8 | X308 | 1998-2003 | 4.0 L |
| Jaguar | XK8 | X100 | 2000-2002 | 4.0 L |
| Land Rover | Range Rover | 2004-2005 | 4.4 L | |
| Audi | A6 Quattro | 2000-2004 | 4.2 L | |
| Audi | A8 Quattro | 1997-2003 | 4.2 L | |
| Audi | RS6 | 2003 | 4.2 L | |
| Audi | S6 | 2002-2003 | 4.2 L | |
| Audi | S8 | 2001-2003 | 4.2 L | |
| Volkswagen | Phaeton | 2004 | 6.0 L | |
| Volkswagen | Phaeton | 2005-2006 | 6.0 L | |
| BMW | Seria 3 | E46 | 1998-2006 | 320i, 323i, 325i, 328i, 330i (5HP19) – Wikipedia |
| BMW | Seria 5 | E39 | 1998-2004 | 520i, 523i, 525i, 528i, 530i (5HP19); 540i (5HP24) – Wikipedia |
| BMW | Seria 7 | E38 | 1997-2001 | 728i (5HP19); 735i, 740i, 730d (5HP24) – Wikipedia |
| BMW | X5 | E53 | 1999-2003 | 4.4i, 4.6is (5HP24) – Wikipedia |
| Audi | A4 / S4 | B5 / B6 | 1996-2005 | 1.8T, 2.8 V6, 3.0 V6, S4 2.7 biturbo (5HP19FL/FLA) – Wikipedia |
| Audi | A6 / allroad / S6 / RS6 | C5 | 1998-2004 | 2.8, 2.7T, 3.0 (5HP19FLA); 4.2 V8 (5HP24A) – Wikipedia |
| Audi | A8 / S8 | D2 | 1997-2003 | 3.7 V8 (5HP19FL); 4.2 V8, 6.0 W12 (5HP24A) – Wikipedia |
| Volkswagen | Passat | B5 / B5.5 | 1998-2005 | 1.8T, 2.8 V6, 2.0 TDI, W8 4motion (5HP19FL/FLA) – Wikipedia |
| Volkswagen | Phaeton | 3D | 2002-2011 | 5HP24A – Wikipedia |
| Porsche | 911 / Boxster | 996 / 986 | 1997-2005 | Tiptronic S (5HP19HL/HLA, 5HP19FL) – Wikipedia, catalog ZF |
| Jaguar | XJ8 / XK8 | X308 / X100 | 1997-2003 | 4.0 V8 (5HP24) – Wikipedia |
| Land Rover | Range Rover | L322 | 2002-2005 | 4.4 V8 BMW M62 (5HP24) – Wikipedia |
Galerie foto
Primul pas este transmiterea unei fotografii clare a certificatului de înmatriculare al autoturismului . Pe baza datelor exacte ale mașinii și ale transmisiei, echipa MGV poate identificarea corectă și poate pregăti o ofertă estimativă pentru configurația necesară.
Nu. Pentru un diagnostic corect, autovehiculul trebuie verificat fizic în service. Simptomele descrise telefonic, fotografiile sau codurile de eroare pot oferi informații preliminare, dar nu pot înlocui diagnoza efectuată de un specialist.
Da. Pentru lucrările și serviciile eligibile efectuate în cadrul MGV Gearbox oferă garanție , în condițiile comunicate pentru fiecare tip de intervenție. Detaliile privind perioada și condițiile garanției sunt prezentate înainte de finalizarea lucrărilor.
MGV Gearbox oferă diagnoză, mentenanță și reparații pentru cuții automate.
MGV Automatic GearBox se află în Iași, pe Calea Tomești. Pentru autovehicule care nu se pot deplasa până la service, se poate folosi transport pe platformă , în funcție de situație.
